Как измерить ОВП воды
ОВП — самый капризный из бытовых показателей воды. Геологическая служба США, чьё методическое руководство задаёт порядок полевых измерений Eh, прямо пишет: в природных водах редокс-системы обычно не приходят в равновесие с электродом, и приписать такой воде одно определённое значение потенциала нельзя.
Стабилизации ждут до 30–60 минут, а совпадением считают расхождение в пределах 10 мВ. Бытовой прибор, показавший число за пять секунд, эти условия не выполняет.
И отдельно: измеренный ОВП не годится как мера содержания водорода. Пересчёт по уравнению Нернста показывает лишь, сколько водорода должно было бы быть, чтобы объяснить показание, — это оценка, а не измерение. Вывод авторов профильного обзора 2022 года вынесен прямо в заголовок их работы.
Чем измеряют

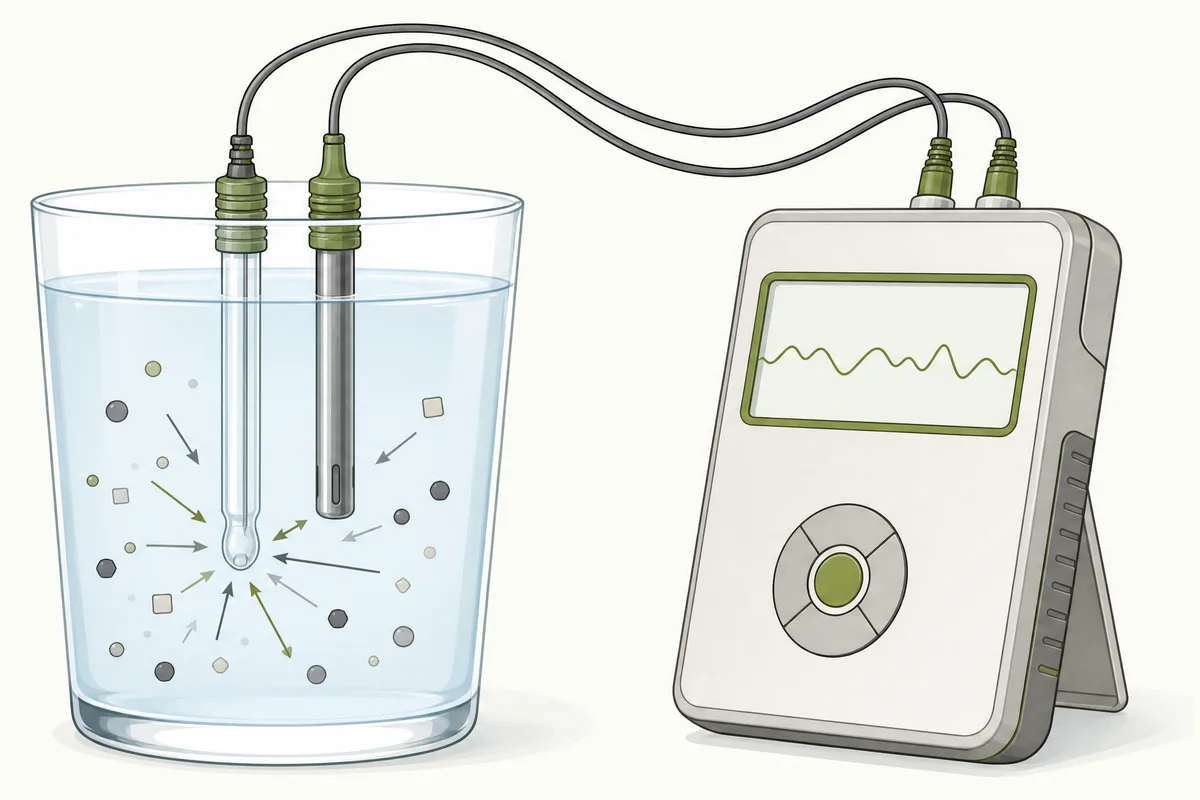

Прибор состоит из двух электродов: измерительного из благородного металла (обычно платина) и электрода сравнения. Разность потенциалов между ними и выводится на экран.
- ОВП-метр — отдельный прибор или щуп. Показывает милливольты относительно своего электрода сравнения.
- Комбинированные тестеры pH/ОВП/TDS. Удобны, но каждый канал в них обычно проще и грубее специализированного.
- Лабораторное измерение — то же самое, но по методике: с термостатированием, контролем времени установления и записью дрейфа.
⛔ Тест-полосок для ОВП не бывает. Индикаторной химии, которая меняла бы цвет в зависимости от потенциала среды в нужном диапазоне, для бытового применения не существует. Если что-то продаётся как «полоски для ОВП» — это полоски для чего-то другого.
Главное, что нужно сделать с полученным числом
Прибавить поправку на электрод сравнения. Без этого число не сопоставимо ни со справочниками, ни с показаниями другого прибора.
Величина поправки зависит от типа электрода — он указан в паспорте прибора; таблица значений приведена в основной статье. Здесь важна измерительная специфика: поправка сама зависит от температуры. Для хлорсеребряного электрода с 4M KCl это +199 мВ при 25 °C, +204 мВ при 20 °C и +209 мВ при 15 °C. То есть измерение холодной воды из-под крана и той же воды, согретой до комнатной температуры, требует разных поправок.
Результат называется Eh — потенциал относительно стандартного водородного электрода. Именно его приводят в научных публикациях. Пересчитать своё показание и заодно посмотреть, что за ним стоит, можно калькулятором в основной статье.
Почему показания нестабильны
Это не дефект конкретного прибора, а свойство метода. Методическое руководство Геологической службы США по полевым измерениям перечисляет причины прямо.
- Смешанные потенциалы. Многие редокс-пары с несколькими степенями окисления не ведут себя на платине обратимо, и электрод показывает не потенциал одной системы, а смесь нескольких.
- Отсутствие равновесия. Редокс-системы природных вод, как правило, не приходят в равновесие с металлическим электродом. Дословная формулировка руководства: системе, находящейся в неравновесном состоянии, нельзя приписать единственное значение потенциала.
- Порог концентрации. Метод даёт осмысленный результат, только если электроактивных частиц достаточно много — ориентир порядка 10⁻⁵ моль/кг. В мягкой и очищенной воде их меньше.
- Загрязнение электрода. Сероводород образует на платине плёнку, мешающую измерению; органика и сульфиды загрязняют поверхность.
- Время. Если показания не стабилизировались примерно за 30 минут, руководство предписывает записать значение вместе с дрейфом и исходить из того, что единственное количественное значение получить нельзя.
Точность: что она означает на практике
Для полевых измерений хорошим совпадением считается расхождение в пределах 10 мВ. Звучит немного — но не для этой темы.
Есть и вторая ловушка, чисто практическая: пока прибор выходит на стабильные показания — а это может занять до часа, — растворённый водород успевает частично улетучиться. То есть измерение меняет то, что измеряет.
Как измерить так, чтобы результату можно было хоть немного верить
- Запишите три числа, а не одно: показание, pH и температуру. Без pH значение ОВП интерпретации не поддаётся вовсе.
- Укажите электрод сравнения — он написан в паспорте прибора. Без этого ваше число нельзя сравнить ни с чьим другим.
- Дайте прибору время. Опустите электрод и подождите, пока показания перестанут ползти. Если через полчаса дрейф сохраняется — это и есть результат: устойчивого значения у этой воды нет.
- Не взбалтывайте пробу и не переливайте её лишний раз: контакт с воздухом меняет содержание и кислорода, и водорода.
- Держите электрод чистым и влажным. Хранение насухо выводит его из строя; налёт на платине искажает показания.
- Проверяйте прибор контрольным раствором с известным потенциалом — по инструкции производителя.
Особый случай: измерение «оздоровлённой» воды
Показания на воде с добавками — овсом, шунгитом, травами, аскорбиновой кислотой — заслуживают отдельного предупреждения.
Часть эффекта здесь — настоящая химия: аскорбиновая кислота действительно образует редокс-пару с известным потенциалом, и падение показаний на приборе реально. Но часть — это ровно тот артефакт, о котором предупреждает руководство USGS: органическая взвесь загрязняет поверхность электрода и создаёт смешанный потенциал. Числа вида «настой овса — минус семьсот милливольт», которые встречаются в интернете, получены измерением мутной органической взвеси платиновым электродом, и физического смысла у них немного.
Как отличить одно от другого без лаборатории — практически никак. Поэтому разумнее относиться к любому домашнему замеру ОВП как к ориентировочному, а к резко отрицательным значениям на мутных настоях — с осторожностью. Что стоит за отрицательным ОВП по существу — разбираем в статье «Вода с отрицательным ОВП».
Сравнение способов
| Способ | Что даёт | Ограничения |
|---|---|---|
| Бытовой ОВП-метр | показание в мВ | ±10 мВ в лучшем случае, до ±100 мВ на водородной воде; нужна поправка на электрод |
| Комбинированный тестер pH/ОВП/TDS | три показателя сразу | каждый канал грубее специализированного прибора |
| Лабораторное измерение Eh | значение с записью дрейфа | для многих природных вод единственного значения не существует в принципе |
| Тест-полоски | — | ⛔ для ОВП не существуют |
Частые вопросы
Нет. Индикаторной химии, которая меняла бы цвет в зависимости от потенциала среды в подходящем диапазоне, для бытового применения не существует. Всё, что продаётся под таким названием, измеряет что-то другое — обычно pH или общую жёсткость.
Это свойство метода, а не поломка. В природных водах редокс-системы, как правило, не приходят в равновесие с металлическим электродом, а многие вещества дают на платине смешанный потенциал. Методическое руководство Геологической службы США прямо предписывает: если за тридцать минут показания не стабилизировались, нужно записать значение вместе с дрейфом и исходить из того, что единственного количественного значения у этой воды нет.
Прибор показывает потенциал относительно своего электрода сравнения, а сопоставимая величина — Eh, потенциал относительно стандартного водородного электрода. Чтобы получить Eh, к показанию прибавляют поправку, величина которой зависит от типа электрода и от температуры. Тип электрода указан в паспорте прибора, таблица значений приведена в основной статье про ОВП.
Для полевых измерений хорошим совпадением считается расхождение в пределах 10 мВ. Для этой темы это много: содержание водорода входит в уравнение с наклоном 29,58 мВ на десятикратное изменение, поэтому ошибка в 10 мВ означает разброс расчётного содержания водорода более чем вдвое. На водородной воде реальная погрешность бытовых приборов оценивается до 100 мВ.
Не рекомендуется. Авторы профильного обзора 2022 года вынесли этот вывод прямо в заголовок работы: ОВП не следует использовать для оценки и сравнения содержания растворённого водорода. Причины — сильная зависимость от pH, погрешность приборов и то, что за время выхода на стабильные показания водород успевает частично улетучиться.
Скорее всего, это артефакт измерения. Химического механизма выделения водорода у овса нет, а органическая взвесь загрязняет поверхность платинового электрода и создаёт смешанный потенциал — именно об этом предупреждает методическое руководство USGS. То есть меняется не вода, а условия измерения.
Источники
Нормативные документы, публикации ВОЗ и рецензируемые исследования, на которых основаны цифры в этой статье.
- Reduction–Oxidation Potential (Electrode Method). National Field Manual for the Collection of Water-Quality Data, TWRI Book 9, глава A6.5 U.S. Geological Survey (Геологическая служба США) — методическое руководство по полевым измерениям Eh Полный текст руководства (PDF, англ.) Основной источник статьи: смешанные потенциалы, отсутствие равновесия в природных водах, порог концентрации электроактивных частиц, загрязнение электрода, 30 минут на стабилизацию, совпадение в пределах 10 мВ.
- Field Measurement of Oxidation-Reduction Potential (ORP), SESDPROC-113 U.S. Environmental Protection Agency (Агентство по охране окружающей среды США) Методика (PDF, англ.) Поправки на электрод сравнения при разных температурах; порядок полевого измерения.
- LeBaron T.W., Sharpe R. ORP should not be used to estimate or compare concentrations of aqueous H₂ Frontiers in Food Science and Technology, 2022. DOI 10.3389/frfst.2022.1007001 Полный текст в открытом доступе Оценка погрешности бытовых приборов до 100 мВ на водородной воде и вывод, что ОВП-метры не рекомендуются для оценки содержания водорода.
- Whitfield M. Thermodynamic limitations on the use of the platinum electrode in Eh measurements Limnology and Oceanography, 1974, т. 19, вып. 5, с. 857–865. DOI 10.4319/lo.1974.19.5.0857. Классическая работа об ограничениях метода Публикация по DOI
- СанПиН 1.2.3685-21 «Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания» Главный государственный санитарный врач РФ, постановление от 28.01.2021 № 2. Раздел III, таблица 3.3 «Обобщённые показатели качества различных видов вод» Официальный интернет-портал правовой информации Для сверки: измеряемый показатель в перечне нормируемых для питьевой воды отсутствует.
